Stoplování a práce pod plynem - opravy plynovodů bez odstávky

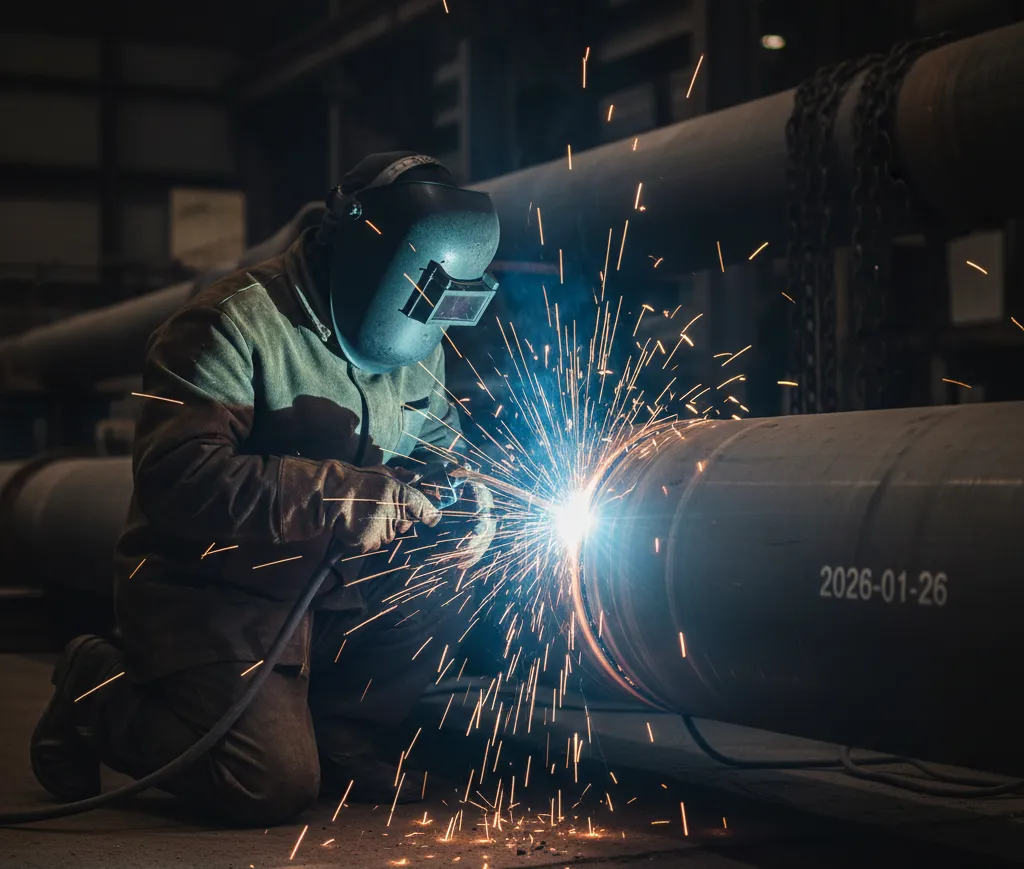

Svařování ocelového plynovodu při opravě za provozu

Opravíme plynovod, aniž bychom odstavili síť. Stoplování uzavře tok plynu přímo v potrubí, které zůstává pod provozním tlakem, takže odběratelé za místem zásahu mají plyn po celou dobu prací. Doplňujeme ho navrtáváním odboček pod tlakem a u delších úseků bypassem. Práce jsou kryté certifikací ČSSP dle TPG 923 01 a oprávněním TIČR.

Co je stoplování a kdy se používá

Stoplování (anglicky line stop) je dočasné uzavření toku plynu v potrubí, které zůstává pod provozním tlakem. Provádí se bez odstávky a bez přerušení dodávky odběratelům za místem zásahu - plyn se nevypouští do ovzduší a síť se nemusí odplyňovat ani znovu najíždět.

Postup má několik kroků:

  1. Na potrubí se navaří nebo nasadí stoplovací armatura s uzávěrem.
  2. Potrubí se navrtá pod tlakem, tedy za plného provozu.
  3. Otvorem se zasune uzavírací trn (stopple), který mechanicky ucpe průřez potrubí a zastaví tok plynu.
  4. Úsek za trnem se odtlakuje a opraví.
  5. Po dokončení se trn vytáhne, armatura uzavře a osadí se tlaková zátka.

Kde se stoplování používá: opravy poškozených úseků potrubí, výměny armatur a šoupat, přepojení a přeložky sítě - vše bez odstávky.

Navrtávání odboček pod tlakem (hot tapping)

Navrtávání pod tlakem umožňuje vytvořit novou odbočku nebo přípojku do potrubí, které je pod tlakem a v provozu. Plyn se nevypouští, výřez zůstává zachycen na vrtáku a nezůstane v potrubí.

K čemu se hodí: nové přípojky a odbočky za plného provozu - typicky když se na existující řad připojuje nový odběratel a síť nelze odstavit.

Bypass při delších úsecích

U delších oprav se osadí dva stoplovací body a mezi ně se vloží dočasné obtokové potrubí (bypass). Plyn tak obtéká opravovaný úsek a odběratelé mají dodávku po celou dobu prací, i když je oprava na několik dní.

Rozsah, který provádíme

Uvádíme reálnou kapacitu naší vlastní techniky, ne katalogový rozsah výrobce:

  • Stoplování / uzavírání toku plynu: DN80 a DN100 do 8 bar, zařízením Ravetti STOP/SYSTEM.
  • Trnování: všechny dimenze do DN80.
  • Navrtávání odboček pod tlakem: ano, rozsah potvrdíme podle materiálu a tlaku potrubí.
  • Bypass: dočasné obtokové potrubí u delších oprav.

Práce jsou kryté certifikací GAS / ČSSP dle TPG 923 01 (navrtávání ocelového potrubí a uzavírání průtoku plynu technologií hrdla pod přetlakem) a oprávněním TIČR k montážím, opravám, revizím a zkouškám vyhrazených plynových zařízení. Podrobný výpis najdete na stránce Oprávnění a certifikace.

Kdy se vyplatí stoplování místo odstávky

  • Bez přerušení dodávky odběratelům - nikdo neztratí plyn, nemusí se rozvážet oznámení ani obcházet odběrná místa.
  • Bez vypouštění plynu do ovzduší - odpadá dlouhé odplyňování a následné najíždění sítě.
  • Úspora času i nákladů - zásah se zkrátí z dnů na hodiny, nepočítá se ztracený plyn ani práce spojená s odstávkou.
  • Nenahraditelné u provozů, které nelze odstavit - výroba, teplárny, souvislá zástavba.

Normy a technické předpisy

Práce pod plynem se řídí pravidly České plynárenské soustavy a technickými normami:

  • TPG 923 01 - certifikace procesů svařování a speciálních technologií, včetně navrtávání a uzavírání průtoku pod přetlakem.
  • TPG 702 04 - ocelové plynovody.
  • TPG 702 01 - plynovody z polyetylenu.
  • TPG 702 06 - přerušení toku plynu uzavíracími balony.
  • TPG 704 01 - zkoušení a uvádění plynových zařízení do provozu.
  • ČSN EN 12327 - tlakové zkoušky, uvádění do provozu a odstavování z provozu.

Vybrané reference

Konkrétní realizace stoplování doplníme. Máte-li dotaz na obdobný zásah, ozvěte se - rozsah a postup probereme přímo na vašem případu.

Často kladené otázky (FAQ)

Ne - to je právě smysl stoplování. Tok plynu se uzavře až v místě zásahu, potrubí zůstává pod provozním tlakem a odběratelé za opravovaným úsekem mají plyn dál. U delších úseků nasadíme bypass, tedy dočasné obtokové potrubí mezi dvěma stoplovacími body.

Stoplujeme DN80 a DN100 do 8 bar zařízením Ravetti STOP/SYSTEM, trnujeme všechny dimenze do DN80 a navrtáváme odbočky pod tlakem. Konkrétní řešení potvrdíme podle materiálu a tlaku potrubí.

Ano. Používáme certifikované zařízení Ravetti, práce provádějí kvalifikovaní pracovníci a postupujeme podle pravidel TPG a norem ČSN EN, včetně tlakových a těsnostních zkoušek.

Zásah se vždy koordinuje s provozovatelem distribuční soustavy. O průběhu se vede protokol a provádějí se zkoušky těsnosti a pevnosti podle ČSN EN 12327 a TPG 704 01. Veškeré doklady předáváme jako součást dokumentace díla.

Vždy, když by odstávka znamenala odpojení odběratelů a vypouštění plynu do ovzduší. Typicky u provozů, které nelze odstavit - výroba, teplárny - a v souvislé zástavbě.

Práce pod plynem v Ústeckém kraji a celé ČR

Sídlíme v Lomu u Mostu, takže primárně působíme v Ústeckém kraji (Most, Teplice, Chomutov, Ústí nad Labem, Louny). Zásahy pod plynem a rehabilitace řadů však realizujeme po celé České republice. Navazující služby najdete na stránkách Plynovody a produktovody a Regulační stanice plynu.
