VTL regulační stanice a navrtávka pod tlakem
Pro Quba s.r.o. jsme postavili vysokotlakou regulační stanici zařízení I. třídy na zdroji podpůrných služeb MND na Hruškách — včetně přípojky, kterou jsme navrtali do stávajícího plynovodu DN150 pod tlakem, bez odstávky.
- ZákazníkQuba s.r.o.
- InvestorMND a.s., Hodonín
- MístoZPPS Hrušky 5, k.ú. Hrušky
- StavbaZdroj podpůrných služeb — kogenerační jednotka 450 kW
- Naše částPlynová přípojka, VTL regulační stanice a STL plynovod ke kogeneraci
- Realizace2025
dle NV 191/2022 Sb.
přetlak VTL
regulační stanice
60 na VTL části
Klíčová část zakázky
Přípojku jsme navrtali do plynovodu pod tlakem

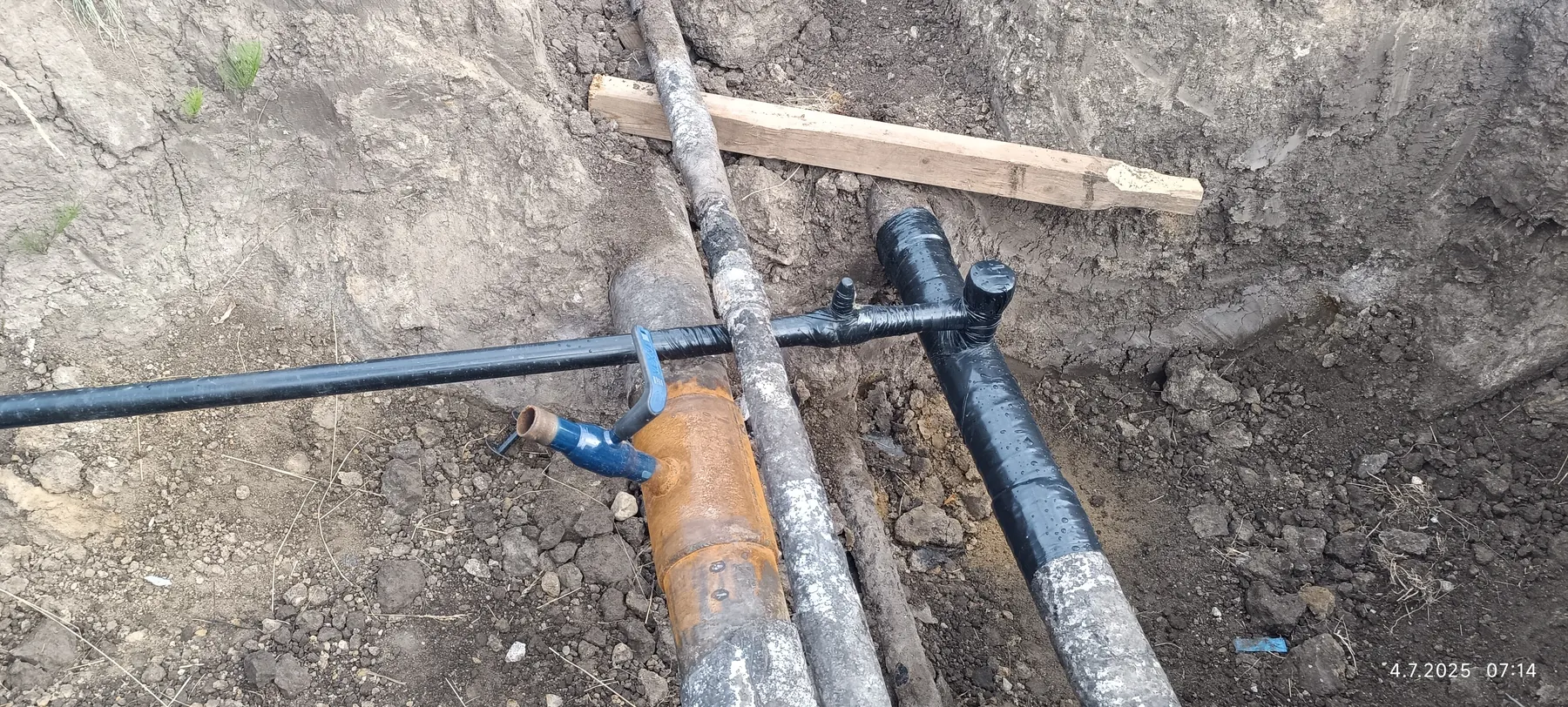

Stávající ocelový plynovod DN150 zůstal celou dobu v provozu a pod tlakem. Novou přípojku DN32 jsme na něj napojili navrtávacím T-kusem s celoobvodovou přivařovací objímkou a varným šoupátkem DN32/PN40 — bez vypuštění plynu a bez přerušení dodávky.
Zadání
MND jako investor stavěla na Hruškách zdroj podpůrných služeb — kogenerační jednotku Gentec o výkonu 450 kW, která pomáhá vyrovnávat elektrizační soustavu. Jednotku bylo potřeba připojit na vysokotlaký plynovod v areálu a snížit tlak z 3–10 bar na 4–10 kPa, které spotřebič potřebuje.
Areál je provozovaný podzemní zásobník plynu, takže odstávka nepřipadala v úvahu — proto navrtávka pod tlakem.
Co jsme provedli
Plynovodní přípojka
- Napojení na stávající ocelový plynovod DN150 navrtáním pod tlakem, navrtávací T-kus s přivařovací objímkou a varným šoupátkem DN32/PN40
- Přípojka DN32 PN40, materiál P265GH, délka 5,5 m, pracovní přetlak 3–10 bar
- Zemní odvodňovač DN300 v hutněném pískovém loži, betonová skruž DN1000, odvodňovací potrubí zakončené kulovým kohoutem DN25
- Hlavní uzávěr plynu — kulový kohout DN50/PN40

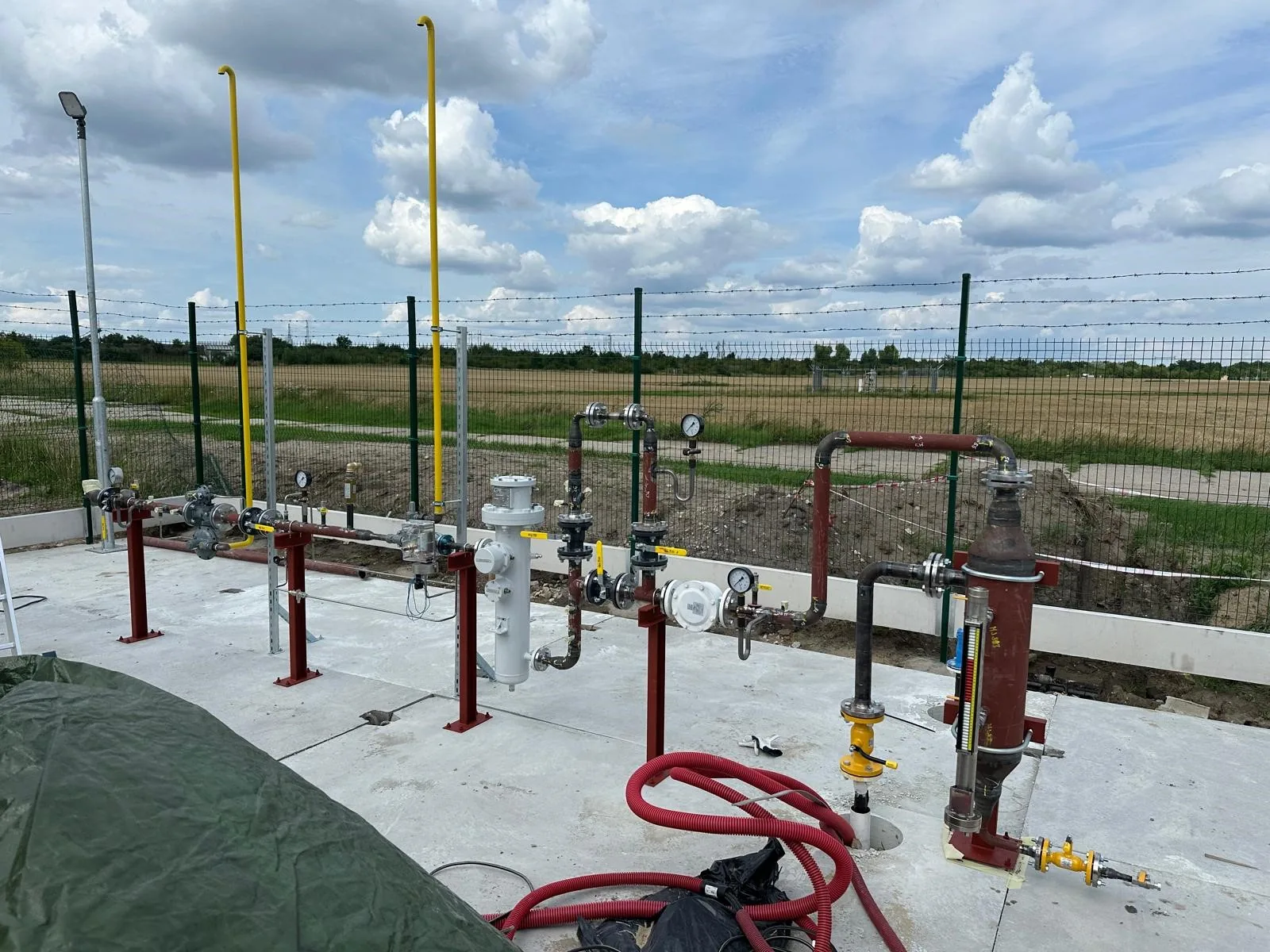

Regulační stanice (RESO)
- Jednořadá dvoustupňová regulační souprava, skupina A3 dle TPG 605 02. Dvoustupňové řešení kvůli velkému rozsahu vstupního tlaku 3–10 bar
- Dimenze DN25/50/80/200 PN16, materiál P265GH

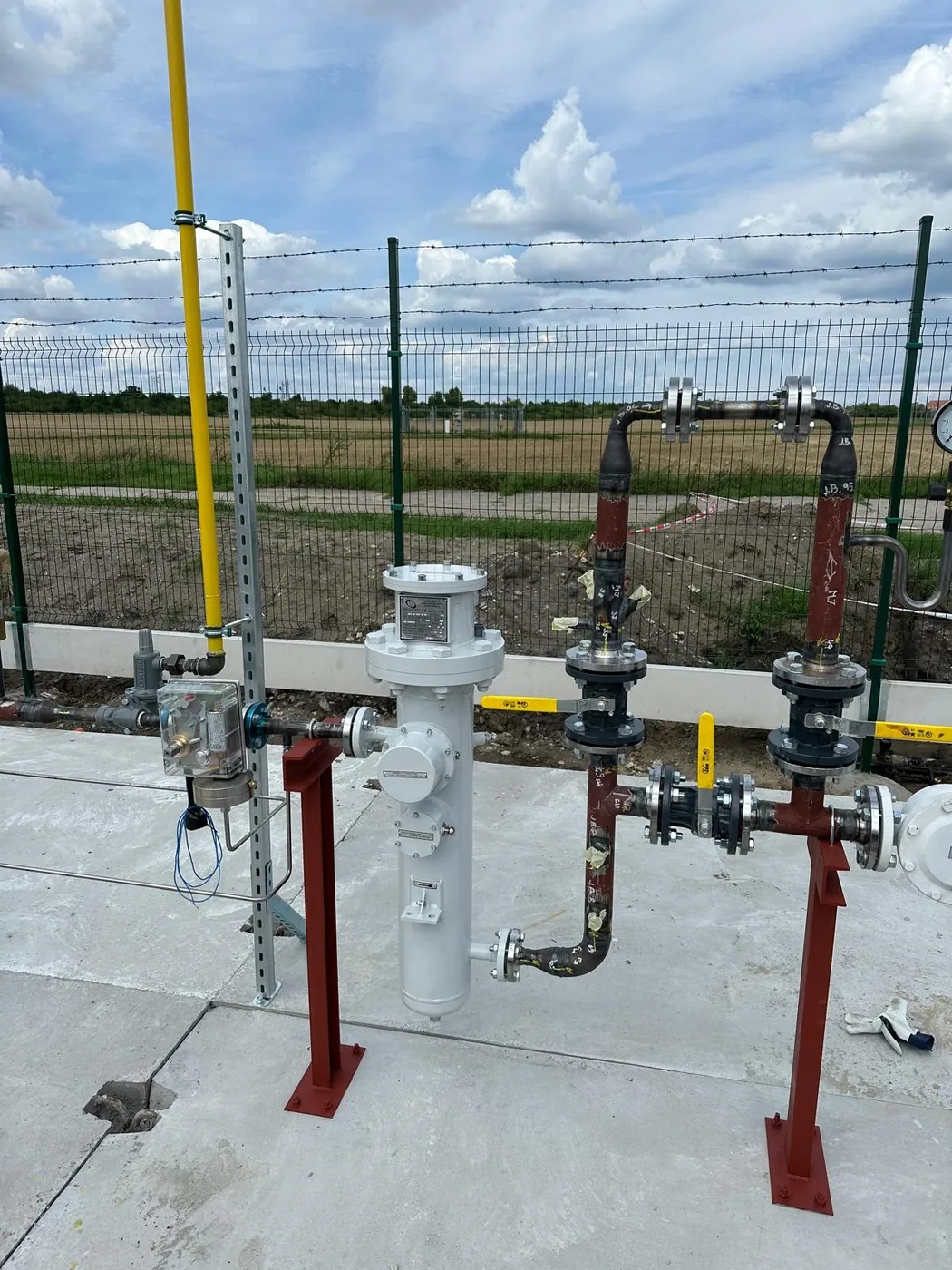

- Filtr, obchodní plynoměr, elektrický ohřev plynu, regulátory tlaku, bezpečnostní rychlouzávěry, uzavírací armatury, tlakoměry a teploměry — včetně obtoku pro případ poruchy plynoměru
- Separační potrubí DN200 na vstupu s odvodňovacími kulovými kohouty
- Osazení do venkovního přístřešku 5,3 × 2,2 m na betonovém panelu
- Návarky a dopojení pro dálkové měření teploty a tlaku na vstupu i výstupu
STL plynovod ke kogeneraci
- Nadzemní ocelový plynovod DN80, délka 18 m, vedený ve výšce 2,5 m na ocelových podpěrách
- Mezipřírubová klapka DN80 před spotřebičem a odvzdušnění potrubí
- Nátěry dle projektu — žluť chromová střední, odfukové potrubí s modrými pruhy
Zkoušky a doklady
Regulační stanice s tlakem nad 4 bary je podle nařízení vlády č. 191/2022 Sb. vyhrazeným plynovým zařízením I. třídy. Tlaková zkouška proto probíhala za účasti Technické inspekce České republiky, která k ní vydala odborné stanovisko.
- Přípojka a vstupní potrubí: pneumatická tlaková zkouška, zkušební přetlak 54 bar, 15 svarů
- Regulační stanice: kombinovaná zkouška pevnosti a těsnosti dle ČSN EN 12186 a TPG 605 02, zkušebním médiem dusík. Zkušební přetlaky 1,5 MPa (VTL) / 500 kPa (STL) / 50 kPa (NTL). 60 svarů na VTL části

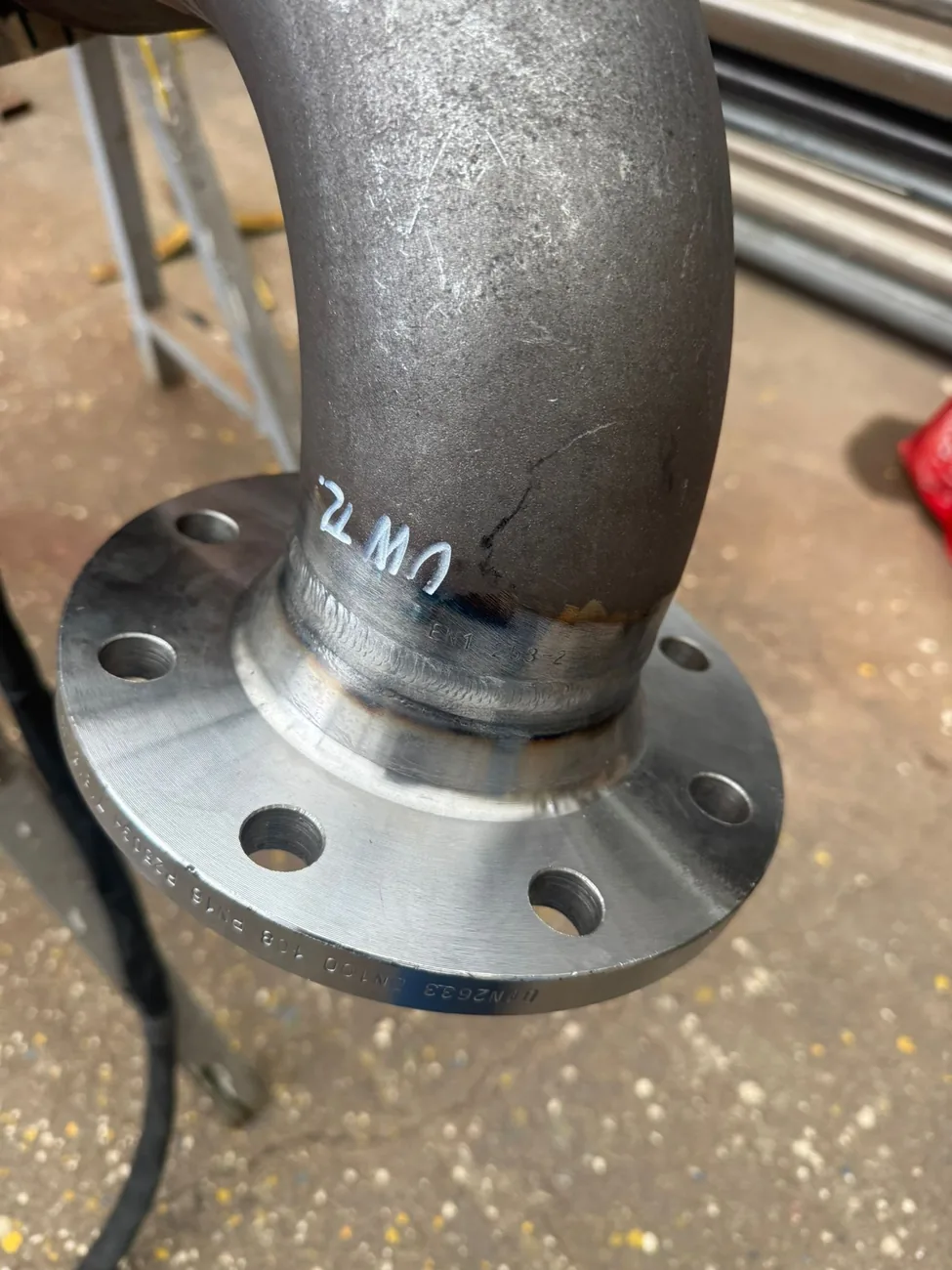

- Nedestruktivní zkoušky svarů, výchozí revize plynového zařízení a předávací dokumentace
Montáž prováděli pracovníci s kvalifikací dle ČSN 05 0710 podle TPG 702 04 a ČSN EN 12001, výrok o osvědčení bezpečnosti vydal revizní technik s oprávněním Tygasu č. 398/23/PZ-M,R.
Proč to zvládneme
Regulační stanice plynu máme pokryté oprávněním TIČR ve skupině E2, vysokotlaké plynovody skupinou F4. Navrtávání ocelového potrubí a uzavírání průtoku plynu pod přetlakem je kryto certifikací ČSSP dle TPG 923 01, a to bez omezení světlosti. Podrobnosti na stránce Oprávnění a certifikace.
Navazující služby: regulační stanice plynu, výstavba a rekonstrukce plynovodů a stoplování a práce pod plynem.
