Přezbrojení VTL regulační stanice 20 000 m³/h
Pro Ústecký kraj jsme vyměnili celou technologickou část regulační stanice, která zásobuje plynem strategickou průmyslovou zónu Triangle. Stanice reguluje z VTL na STL a má výkon 20 000 m³/h — patří k největším, na kterých jsme pracovali.
- InvestorÚstecký kraj
- ProvozovatelSPZ Triangle, příspěvková organizace
- MístoStrategická průmyslová zóna Triangle, Žatec
- Stavební objektSO 01 — REKO VTL RS Triangle sever
- Naše částDodávka a montáž technologické části, revize a zkoušky
- Realizace2022–2023
regulační stanice
tlaková úroveň
na VTL hladině
s předehřevem plynu
Klíčová část zakázky
Novou technologii jsme vestavěli do stávající budovy
Nešlo o novostavbu na zelené louce. Budova stanice, základy i napojení zůstaly — vyměnila se celá technologická část uvnitř. Nová sestava se proto musela vejít do daných rozměrů montované budovy a navázat na existující trasy.

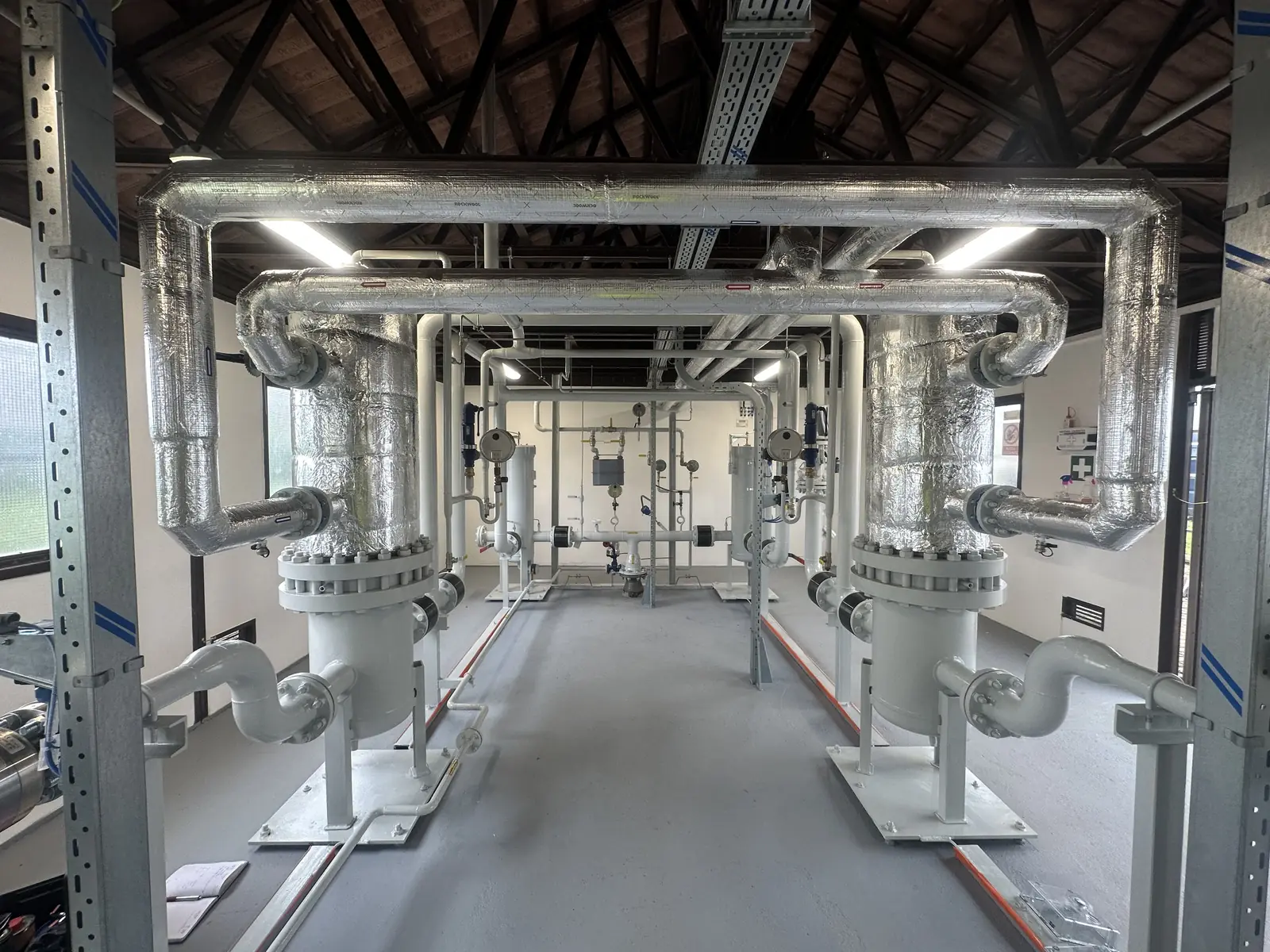

Technologie je ukotvená na ocelových rámech, takže je přístupná pro obsluhu i pro budoucí výměnu jednotlivých prvků.
Zadání
Regulační stanice Triangle sever snižuje tlak zemního plynu z vysokotlaké na středotlakou úroveň pro celou strategickou průmyslovou zónu Triangle u Žatce. Přes tuhle jednu stanici jde plyn pro výrobní podniky v zóně, takže její výkon 20 000 m³/h odpovídá spotřebě celého průmyslového areálu.

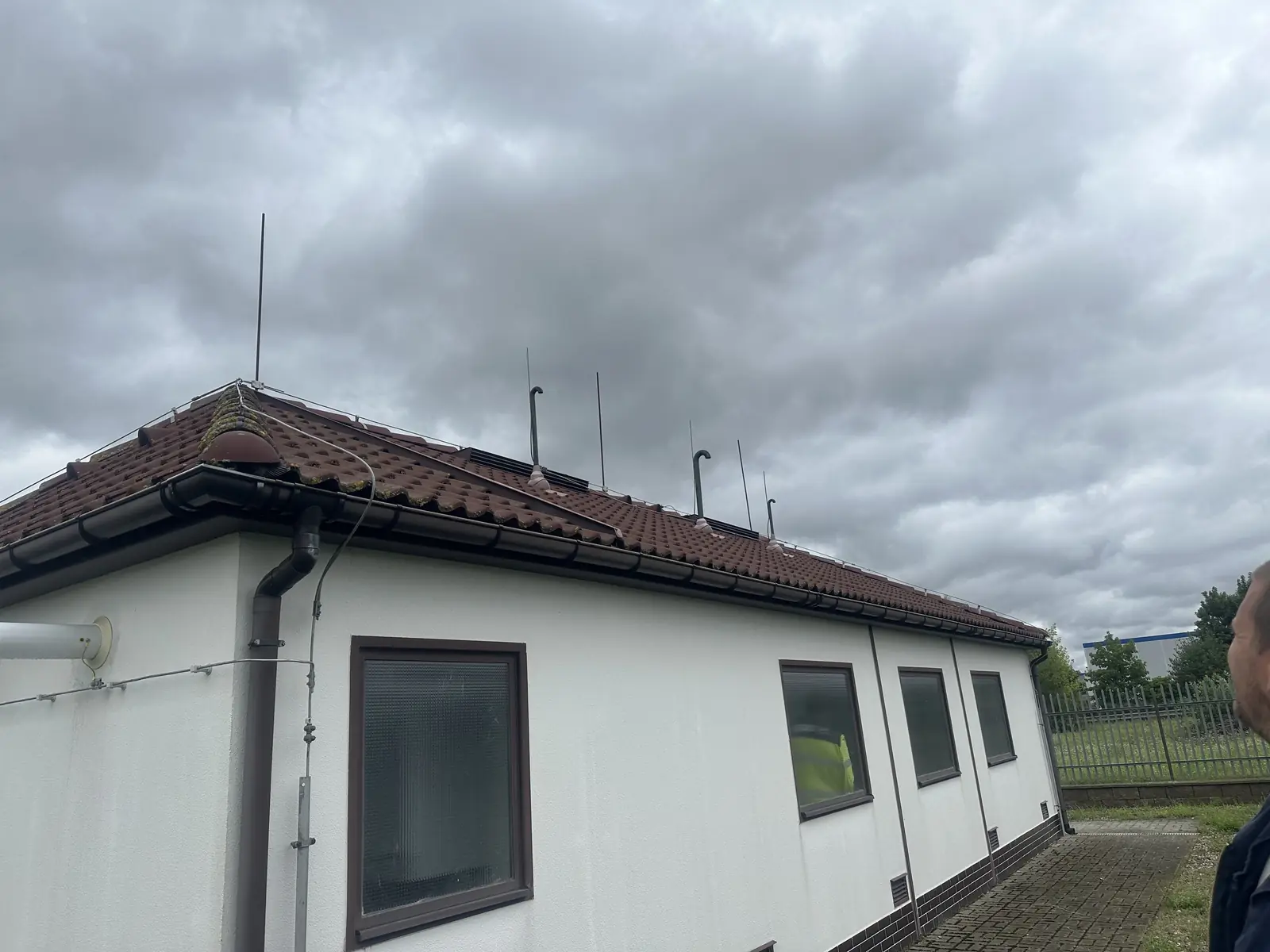

Stanice stojí v oploceném areálu o 250 m², samotná budova má přibližně 72 m². Uvnitř je i kotelna, ze které se ohřívá topné médium pro předehřev plynu.
Co jsme provedli
Regulační a filtrační část
- Dodávka a montáž kompletní technologické části stanice na ocelových rámech

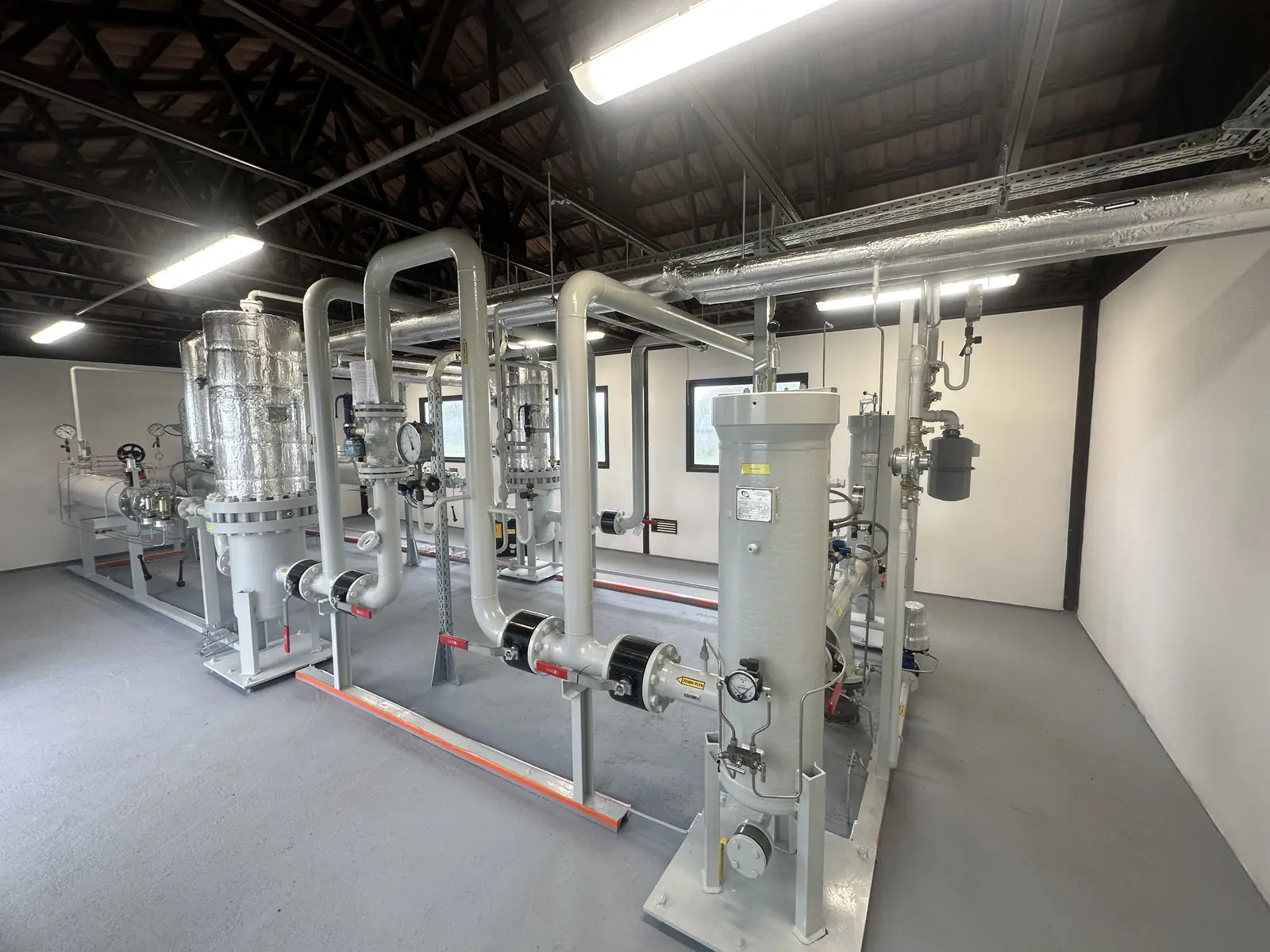

- Dvě regulační řady, každá s vlastním teplovodním výměníkem pro předehřev plynu před regulací

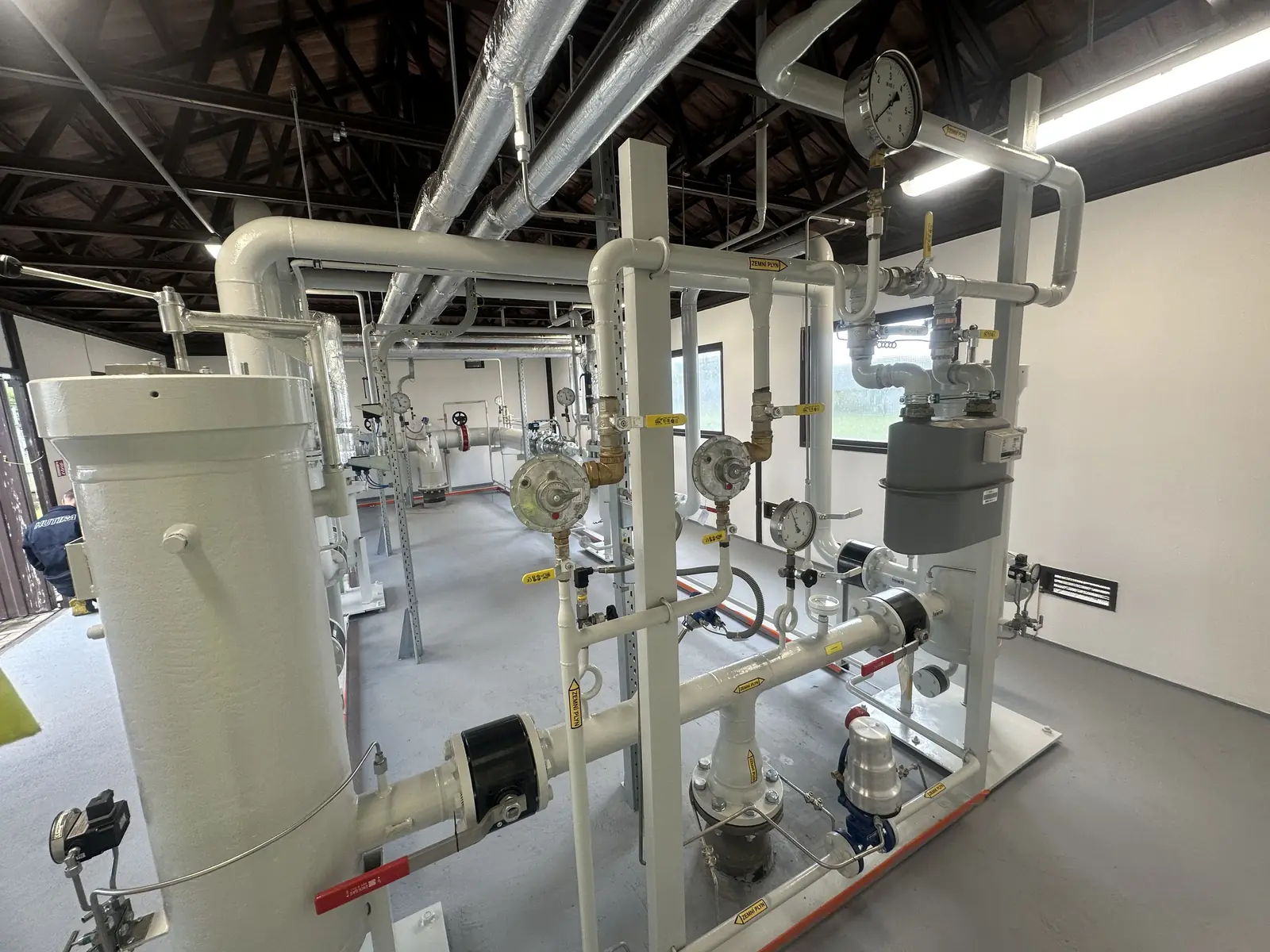

- Filtrační řada před měřicí tratí
- Dvojitá regulační řada STL/NTL pro zásobování plynových kotlů, jako součást dodané technologie
Měření průtoku
- Měřicí trať DN 100 osazená na VTL hladině, tedy před regulací
- Umístění za filtrační řadou ve vertikální poloze
Ohřev topného média
- Závěsné plynové kotle v samostatné kotelně, která je součástí budovy stanice
- Rozvod topné vody k výměníkům obou regulačních řad
Doklady
- Revize a zkoušky nutné k řádnému zprovoznění stanice byly součástí našeho plnění
- Předávací dokumentace k vyhrazenému plynovému zařízení
Proč to zvládneme
Regulační stanice plynu máme pokryté oprávněním TIČR ve skupině E2 včetně zařízení I. třídy, vysokotlaké plynovody skupinou F4. Kvalitu svařování máme certifikovanou v ČSN EN ISO 9001 ve spojení s ISO 3834-2 a svářečský dozor zajišťují dva mezinárodní svářečští technologové. Podrobnosti na stránce Oprávnění a certifikace.
Navazující služby: regulační stanice plynu, VTL plynovody a výstavba kotelen.
