VTL plynovod DN150 pro kogeneraci
Pro generálního dodavatele GENTEC CHP jsme přivedli zemní plyn k nové kogenerační jednotce v Teplárně Písek — vysokotlakou přípojkou DN150 na provozní tlak 8 bar, od napojovacího bodu v areálu až k hlavnímu uzávěru strojovny.
- ZákazníkGENTEC CHP s.r.o.
- InvestorTeplárna Písek a.s.
- StavbaVýstavba kogenerační jednotky (KGJ), Písek
- Naše částVTL plynovod od napojovacího bodu k hlavnímu uzávěru strojovny
- Dokončeno2026
168,3 × 4,5 mm
provozní 7 bar
médium vzduch
trasy
Zadání
Teplárna Písek jako investor stavěla novou kogenerační jednotku, generálním dodavatelem stavby byla společnost GENTEC CHP s.r.o. Naší částí byl přívod zemního plynu. Aby mohla vyrábět, potřebovala k ní přivést zemní plyn ve vysokotlaké větvi — od napojovacího bodu v areálu, kterým je uzávěr plynu, podzemní trasou až k hlavnímu uzávěru umístěnému v odvětrané skříni na stěně strojovny KGJ.
Práce probíhaly v běžícím areálu teplárny, v souběhu a křížení se stávajícími inženýrskými sítěmi — sdělovacími kabely, silovými kabely VN, vodovodem a kanalizací.
Co jsme provedli

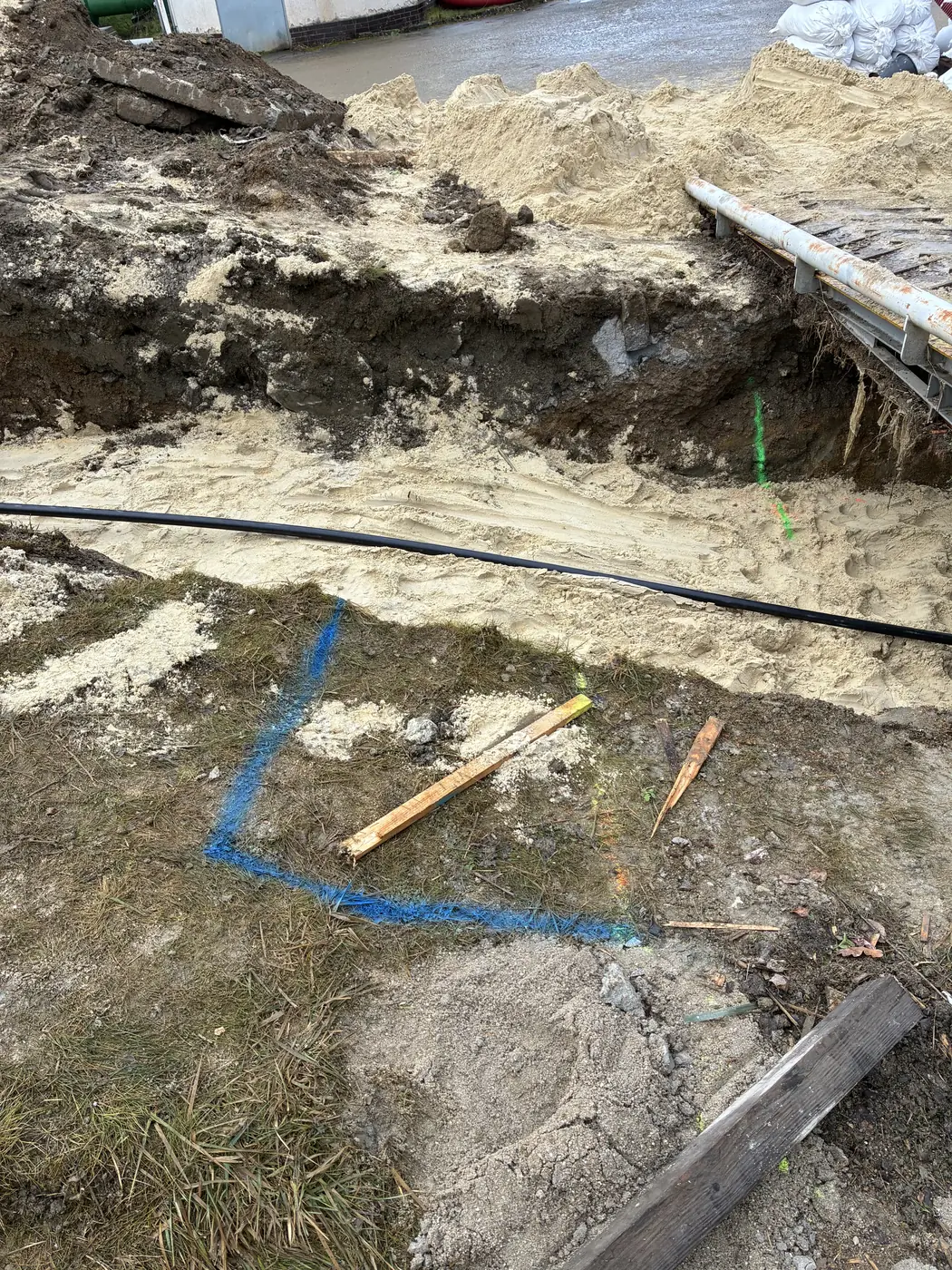

- Vytyčení trasy a ruční obnažení stávajících sítí v místech křížení
- Výkop rýhy, pískové lože 100 mm a pískový obsyp do 300 mm nad vrchol potrubí
- Montáž a svařování ocelového bezešvého potrubí DN150 (168,3 × 4,5 mm), materiál P235T1 dle EN 10216-1, s PE izolací
- Osazení tvarovek — koleno 3D 90°, dvě kolena 3D 45° a redukce DN150/DN100
- Uložení do ocelové chráničky DN250 s čely utěsněnými manžetami ze syntetického kaučuku
- Krytí 1,0 m pod komunikací a 0,8 m ve volném terénu dle ČSN 73 6005

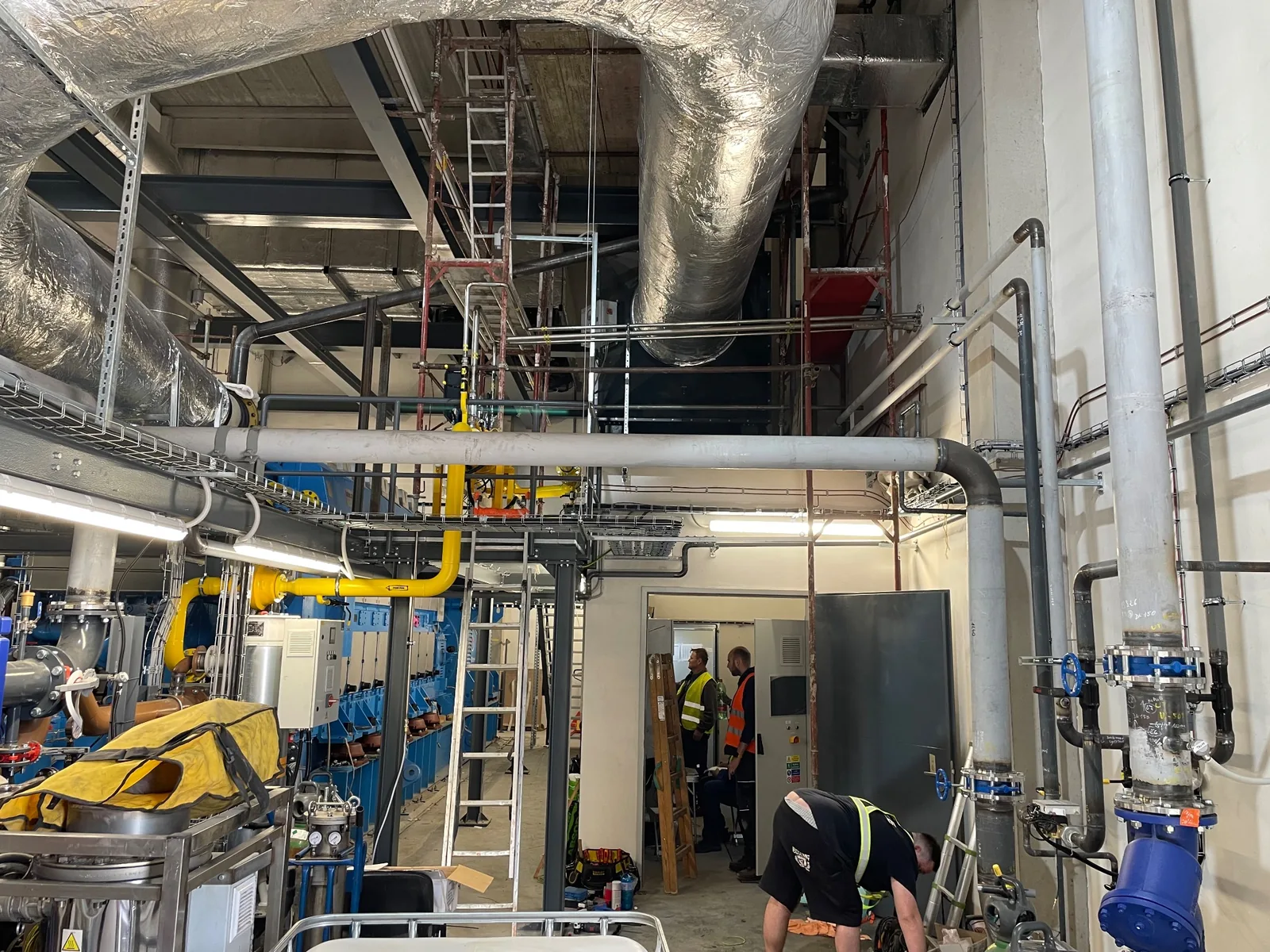

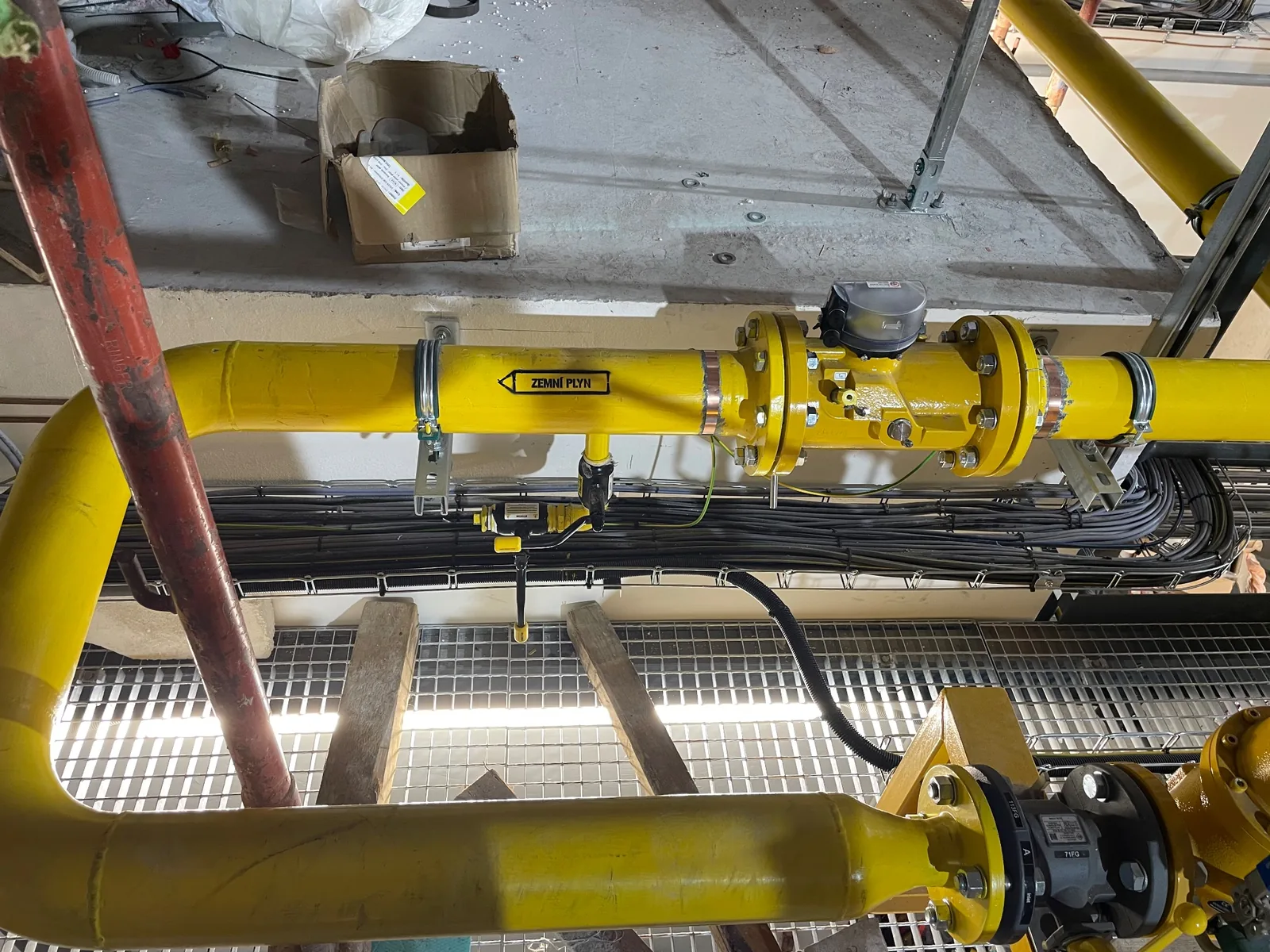

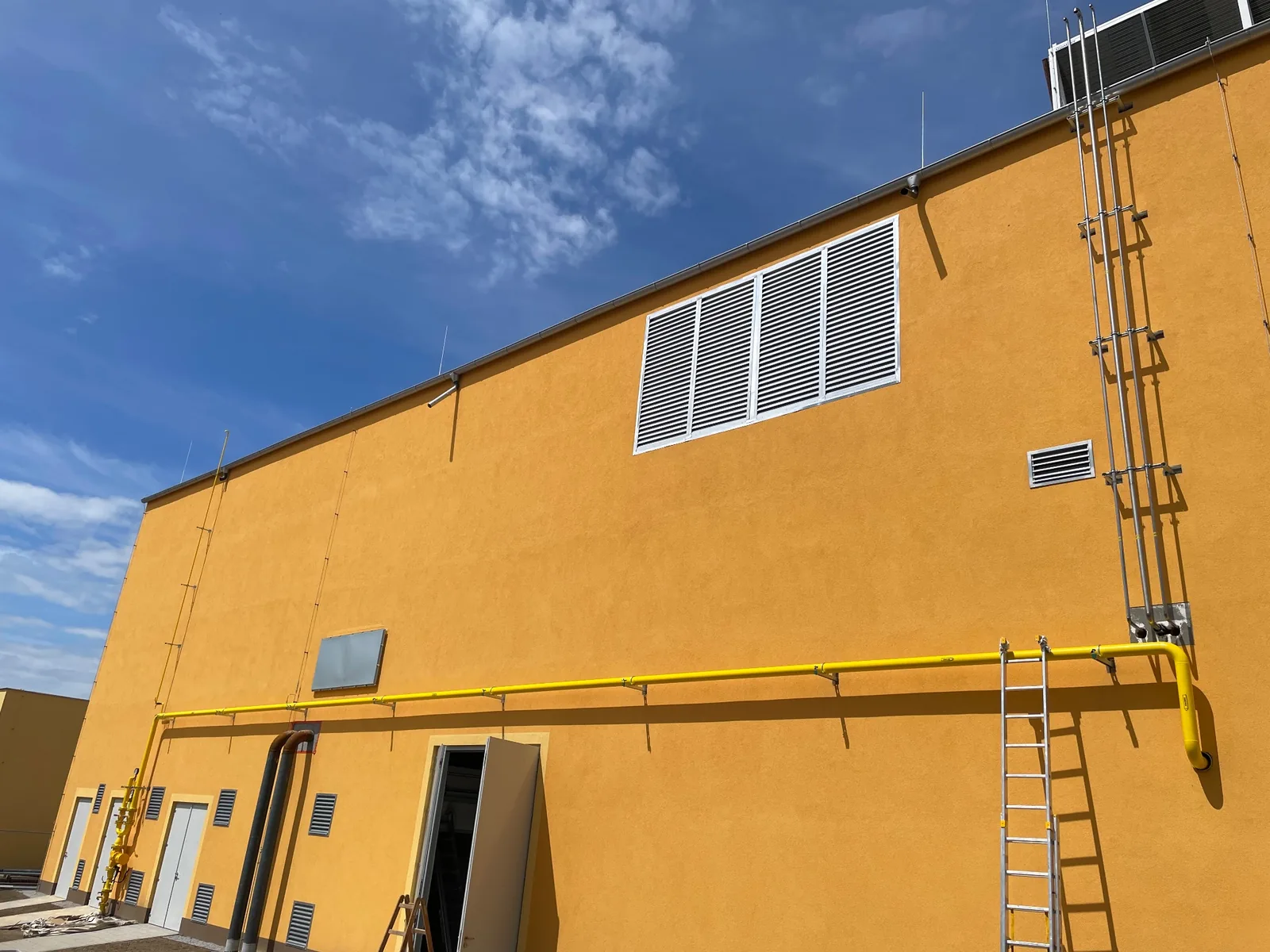

- Napojení na hlavní uzávěr strojovny a nadzemní rozvod po fasádě objektu
- Geodetické zaměření skutečného provedení včetně vytyčovacích kót
Zkoušky a doklady

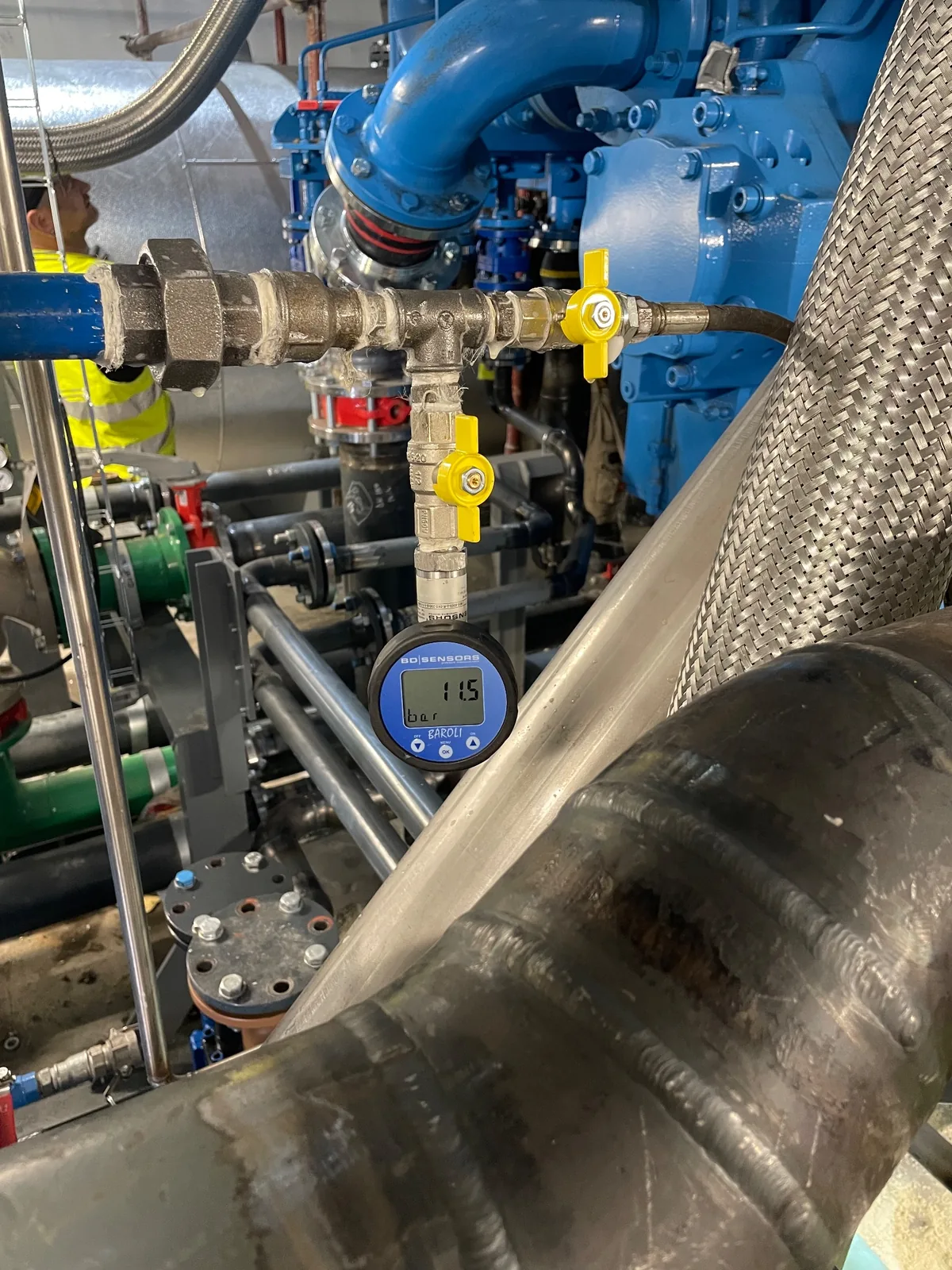

Potrubí bylo před uvedením do provozu podrobeno zkoušce těsnosti a pevnosti. Zkušební tlak 11,4 bar, zkušebním médiem byl vzduch. Následovala revize a provozní zkouška podle TPG 702 04.
Svarové spoje byly provedeny elektrickým obloukem podle ČSN 38 3365 pracovníky s kvalifikací dle ČSN 05 0710, s vizuální kontrolou dle ČSN EN 970 a mezioperační kontrolou v průběhu svařování. Tlaková zkouška proběhla dle ČSN EN 13480-5. Veškeré protokoly jsme předali jako součást dokumentace skutečného provedení stavby.
Proč to zvládneme
Vysokotlaké plynovody a přípojky pro veřejnou potřebu na zemní plyn máme pokryté oprávněním TIČR ve skupině F4, svařování ocelových produktovodů certifikátem ISO 9001 ve spojení s ISO 3834-2. Plný přehled najdete na stránce Oprávnění a certifikace.
Navazující služby: výstavba a rekonstrukce plynovodů, regulační stanice plynu a opravy pod plynem bez odstávky.
